超长顶管自动引导测量系统

系统简介:

    现有的顶管导向测量大多是基于传统的人工导线测量技术,且一般管道直径大都在1.5—4米之间。管内操作空间小,空气潮湿,温差大,观测条件对导向测量十分不利。在施工工程中,整个管道式动态的管内,无固定点,每次导向测量都要从工作井起始点开始,所以,人工测量时间长,总的导向测量次数少,这些因素大大影响了工程的施工进度和贯通精度。

    在顶管工程施工时,为了准确、动态、实时地自动快速测量机头中心的偏离值,需要先进的只能引导测量系统。该系统不仅能有效地保证定位精度,而且还可以大大地提高施工进度,客服人工地下水准和导线测量的不利因素。

    智能化精密导向系统的研究和开发,将有助于解决顶管工程导向技术的落后状态。他不仅客服了常规导向的不足,而且实现了自动采集信息、确保信息的有效和可靠性,更完善的数据处理和自动推理分析、反馈控制掘进机的纠偏,满足试试监控的要求,以确保顶管工程高质量的贯通。


系统组成:

    该系统由全站仪、计算机、棱镜及其它的辅助产品组成。利用全站仪的坐标测量功能实时控制顶管方向;利用全站仪三角高程测量功能实时控制管道标高,以保持管道的设计坡度;利用便携式电脑及软件获取实时测量数据,绘出偏差轨迹,实时显示当前里程与机头中心位置。

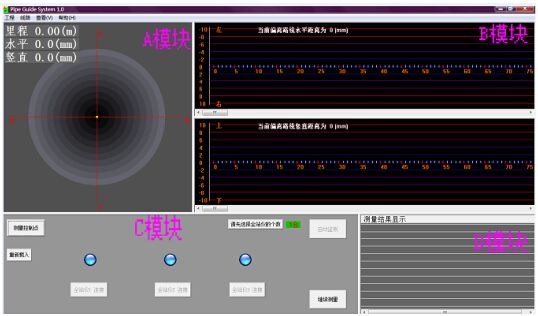

    计算结果自动和设计轴线比较,并在计算机屏幕上显示机头中心PO相对于设计轴线的左右偏差、上下偏差的图形和数值,以及测量时的里程和时间。只需人工操作全站仪进行学习测量一次之后,余下的测量过程在计算机的控制下自动运行,无需人工干预。测量一次,约需5分钟。

支持全站仪品牌型号: SOKKIA NET05AX NET1AX SRX1X SX-101 LEICA TM50 TM30 TS30 TS50 MS50 TS15A
